BAB 3 : Proses Komunikasi Data Dalam Jaringan

Assalammu'alaikum wr. wb.

Pada kesempatan kali ini saya akan menuliskan artikel tentang Proses Komunikasi Data Dalam Jaringan. Dalam jaringan komputer kita tentu akan melakukan proses komunikasi audio, video, terutama komunikasi data antar sesama pengguna komputer yang terhubung dalam jaringan.

Langsung saja kita bahas materi nya. Kita awali dengan Bismillah.

A. Komunikasi Jaringan Komputer

Jaringan Komputer adalah jaringan telekomunikasi yangmemungkinkan antar komputer untuk saling bertukar data. Tujuan dari jaringan komputer adalah agar dapat mencapai tujuannya, setiap bagian dari jaringan komputer dapat meminta dan memberikan layanan (service). Pihak yang meminta/menerima layana disebut Client dan yang memberikan/megirim layanan disebut Server. Desain ini disebut dengan sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan komputer.

-> Cara Kerja

Sinyal listrik maupun sinyal dalam bentuk gelombang elektromagnetik pada suatu jaringan komputer merambat / memancar dengan prinsip kerja jaringan komputer.
Agar suatu jaringan dapat saling bertukar informasi data, diperlakukan suatu alat yang disebut modem (modulator demodulator) yang berfungsi untuk mengubah sinyal analog menjadi sinyal digital, maupun sebaliknya.

-> Ada 4 komponen utama pada komunikasi jaringan komputer

Sender : suatu proses dalam mana seseorang atau beberapa orang, kelompok, organisasi, dan masyarakat menciptakan, dan menggunakan informasi.
Protokol : sebuah aturan atau standar yang mengatur atau mengijinkan terjadinya hubungan, komunikasi, dan perpindahan data antara dua atau lebih titik komputer.
Media transmisi : media yang menghubungkan antara pengirim dan penerima informasi (data), karena jarak yang jauh, maka data terlebih dahulu diubah menjadi kode/isyarat, dan isyarat inilah yang akan dimanipulasi dengan berbagai macam cara untuk diubah kembali menjadi data
Receiver : Receiver (penerima pesan) adalah pihak yang menjadi sasaran pesan yang dikirimkan oleh sumber (komunikator). Pertama tama sender mengirimkan sinyal informasi menuju receiver melalui protokol encode yang mengubah sinyal digital menjadi sinyal analog kemudian sinyal melalui media transmisi dan melalui protokol kedua di decode kembali menjadi sinyal digital sebelum masuk ke receiver dalam hal ini protokol dapat di istilahkan seperti penerjemah informasi data.

B. Perangkat Jaringan Komputer

Perangkat Keras Jaringan Komputer adalah perangkat yang digunakan untuk menghubungkan dua atau lebih komputer dalam jaringan komputer agar setiap komputer yang terhubung dapat saling berbagi data, file, dan sumber daya lainnya.

Seperti hal nya komputer, sebuah jaringan komputer bisa beroperasi dengan didukung oleh software dan hardware. Berikut Perangkat Jaringan Komputer dan Fungsinya :

1. Modem Modem (Modulator Demodulator)

Merupakan perangkat yang menghubungkan kita ke internet. Perangkat ini berfungsi mengubah sinyal Analog menjadi sinyal Digital. Modem mengganti sinyal digital dari komputer menjadi sinyal analog ketika melewati medium seperti saluran telepon, kemudian modem merubah kembali sinya tersebut menjadi sinya digital saat menuju komputer tujuan. Hal ini dilakukan agar bisa dipahami oleh komputer.

2. Kabel Jaringan

Kabel jaringan merupakan peralatan yang berfungsi sebagai media penghubung antara komputer dengan komputer atau komputer dengan perangkat jaringan lainnya.

Type / Tipe kategori Kabel UTP / Unshielded Twisted Pair :
Kategori 1 : Untuk koneksi suara / sambungan telepon/telpon
Kategori 2 : Untuk protocol localtalk (Apple) dengan kecepatan data hingga 4 Mbps
Kategori 3 : Untuk protocol ethernet dengan kecepatan data hingga 10 Mbps
Kategori 4 : Untuk protocol 16 Mbps token ring (IBM) dengan kecepatan data hingga 20 Mbps
Kategori 5 : Untuk protocol fast ethernet dengan kecepatan data hingga 100 Mbps.

Berikut adalah jenis-jenis kabel yang digunakan dalam jaringan komputer :

Twisted Pair (UTP dan STP)

Coaxial

Fiber Optic

3. Network Interface Card (NIC)

Perangkat keras jaringan komputer yang satu ini dikenal dengan istilah Ethernet Card atau lebih populer dengan istilah LAN Card. Adalah kartu jaringan yang berfungsi sebagai penghubung antar komputer dengan sebuah jaringan. Umumnya NIC ini sudah terintegrasi dengan motherboard komoputer dan laptop, namun ada juga berupa kartu yang ditancapkan ke motherboard. Bahkan seiring dengan maju perkembangan, ada juga yang berupa USB.

4. Konektor

Konektor adalah alat yang menghubungkan kabel dengan network adapter. Coba bayangkan apabila tidak ada konektor, dengan cara bagaimana kabel-kabel jaringan dapat terhubung dengan network adapter atau NIC. Jenis konektor tentunya disesuaikan dengan jenis kabel yang digunakan.

Konektor RJ-45, digunakan untuk Kabel UTP
Konektor BNC/T, digunakan untuk Kabel Coaxial
Konektor ST digunakan untuk Kabel Fiber Optic

5. Hub

Hub adalah sebuah perangkat yang digunakan untuk menyatukan kabel-kabel network dari tiap workstation, server atau perangkat lain. Biasanya perangkat keras jaringan ini digunakan untuk membangun topologi bintang, kabel twisted pair datang dari sebuah workstation masuk kedalam hub.

6. Switch

Sebenarnya fungsi dari switch adalah sama dengan hub. Namun sebenarnya cara kerja switch sedikit lebih rumit bila dibandingkan dengan hub. Switch tidak hanya sekedar mengurusi sinyal listrik tapi juga harus memproses informasi pada lapisan atau layer data link, informasi yang dicek oleh switch adalah alamat MAC address dari setiap perangkat dan komputer yang tersambung dengan dirinya.

7. Repeater

Repeater berfungsi untuk memperkuat sinyal dengan cara menerima sinyal dari suatu segmen jaringan lalu memancarkan kembali dengan kekuatan yang sama dengan sinyal asli pada segmen kabel yang lain.

8. Bridge

Fungsi dari bridge itu sama dengan fungsi repeater tapi bridge lebih fleksibel dan lebih cerdas dari pada repeater. Bridge dapat menghubungkan jaringan yang menggunakan metode transmisi yang berbeda. Misalnya bridge dapat menghubungkan Ethernet baseband dengan Ethernet broadband.

9. Router

Fungsi utama router adalah sebagai perangkat dalam jarinan komputer yang digunakan sebagai penghubung antara jaringan atau network. Router yang menentukan jalur mana yang terbaik untuk dilewati paket data sehingga data dapat sampai ke tujuannya.

C. Komunikasi Pada Jaringan Telepon

1) Jaringan Telepon Kabel

Telepon kabel menggunakan sistem Wireline. Sehingga membutuhkan kabel supaya dapat berfungsi.-> Cara Kerja

Suara dari pengirim diterima oleh alat yang disebut microphone
Microphone mengubah gelombang suara menjadi sinyal listrik kemudian disalurkan oleh perangkat telepon
Sinyal tersebut disalurkan melalui kabel ke pusat telekomomunikasi
Dari pusat telekomunikasi, sinyal tersebut diteruskan kepada penerima
Setelah sampai ke penerima, maka sinyal tersebut diubah lagi menjadi gelombang suara oleh alat yang disebut speaker.

2) Jaringan Telepon Seluler

Telepon Seluler menggunakan sistem Wireless. pengirim dan penerima harus tetap tercakup BTS (Base Transceiver Station). BTS adalah peralatan yang memfasilitasi komunikasi secara Wireless antara pengguna telepon seluler.

-> Cara Kerja

Suara dari pengirim diterima oleh alat yang disebut microphone
Microphone mengubah gelombang suara menjadi sinyal listrik dan kemudian dipancarkan oleh ponsel ke BTS terdekat
Sinyal tersebut diterima oleh BTS dan sinyal tersebut diteruskan ke pusat telekomunikasi
Dari pusat telekomunikasi sinyal diteruskan kepada bts terdekat kemudian diteruskan ke si penerima.
Setelah sampai kepada penerima, maka sinyal tersebut diubah lagi menjadi gelombang suara oleh alat yang disebut speaker.

D. Perangkat Jaringan Telepon

1. BTS (Base Transceiver Station)

Base Transceiver Station atau disingkat BTS adalah sebuah infrastruktur telekomunikasi yang memfasilitasi komunikasi nirkabel antara piranti komunikasi dan jaringan operator.

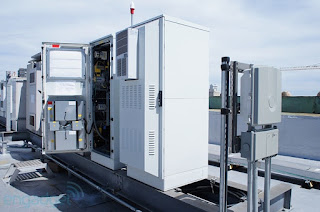

2. BSC (Base Station Controller)

Peralatan untuk mengontrol BTS. BSC itu seperti otak/commander dari BTS-BTS. BSC menyediakan fungsi pengaturan pada beberapa BTS yang dikendalikannya. Dinataranya fungsi handover, konfigurasi cell site, pengaturan sumber daya radio, serta tuning power dan frekuensi pada suatu BTS. BSC merupakan simpul (konmsentrator) untuk menghubungkan dengan core network. Dalam jaringan GSM umumnya sebuah BSc dapat mengatur 70 buah BTS.

3. MSC (Mobile Switching Center)

Mobile Switching Center (MSC) adalah merupakan titik penyampaian atau penyambungan utama untuk teknologi GSM, bertanggung jawab untuk menghandle beberapa panggilan suara dan SMS sebaik mungkin dengan layanan – layanan yang lain (seperti conference calls, FAX dan circuit switched data).

MSC membangun dan merealisasikan hubungan end-to-end , mengatur pergerakan pengguna and permintaan handover selama panggilan berlangsung dan melakukan penghitungan dari biaya dan juga monitorig dari pencatatan penggunaan layanan. MSC berfungsi melakukan fungsi switching dan bertanggung jawab untuk melakukan pengaturan panggilan, call setup, release, dan routing.

MSC juga melakukan fungsi billing (terhubung ke billing system) dan sebagai gateway ke jaringan lain. VLR berisi informasi user yang bersifat dinamis yang sedang “attach” berada pada jaringan mobile, termasuk letak geografis. Biasanya VLR terintegrasi dengan MSC. Dari MSC sebuah jaringan seluler berkomunikasi dengan jaringan luar, misalnya : jaringan telepon rumah/Public Switched Telephone Network (PSTN), jaringan data Integrated Services Digital Network (ISDN), Circuit Switched Public Data Network (CSPDN), dan Packet Switched Public Data Network(PSPDN).

4. SMSC (Short Message Service Center)

Short message service centre adalah kombinasi perangkat keras dan perangkat lunak yang bertanggung jawab memperkuat, menyimpan dan meneruskan pesan pendek antara SMS dan piranti bergerak. SMSC harus memiliki kehandalan , kapasitas pelanggan, dan throughput pesan yang tinggi.

SMSC berfungsi menerima SMS yang dikirim, menyimpannya untuk sementara, dan memforward (mengirimkan) SMS tersebut ke mobile subscriber (MS) ataupun tujuan. SMSC mempunyai peran penting dalam arsitektur sms. SMSC berfungsi menyampaikan pesan sms antar Mobile Station(MS)/ HP, dan juga melakukan fungsistore-and-forwarding sms jika nomor penerima sedang tidak dapat menerima pesan. Didalam jaringanya sebuah operator dapat mempunyai lebih dari satu perangkat SMSC, sesuai besar trafik sms jaringan tersebut.

E. Transmisi Data

Transmisi Data merupakan proses pengiriman data dari sumber ke penerima data dengan menggunakan komputer ataupun media elektronik lainnya. Dimana sumber sebagai awal proses transmisi dengan menggunakan media transmisi yang dapat berupa kabel, dan radiasi elektronik kepada alat elektronik lain yang berfungsi sebagai penerima. Media transmisi ini berfungsi sebagai jalur transmisi dari data yang dikrimkan. Terkait media transmisi yang tersedia saat ini adalah dengan menggunakan media kabel, dan radiasi elektromagnetik.

F. Tipe Channel Transmisi
-> Simplex (satu arah)

Dalam channel transmisi. Simplex hanya dapat melakukan komunikasi / transmisi satu arah saja seperti yang terdapat pada pemancar televisi atau pemancar radio.

-> Half Duplex (dua arah, tidak bersamaan)

Dapat melakukan komunikasi / transmisi data dengan dua arah, akan tetapi tidak dapat melakukan transmisi data secara bersamaan, namun untuk melakukan transmisi data dua arah (Half Duplex) ini harus bergantian. Contoh alat yang menggunakan transmisi data model Half Duplex ini adalah Walkie-Talkie.

-> Full Duplex (dua arah, Bersamaan)

Dimana kedua alat yang terhubung dapat melakukan transmisi data bersamaan. Pada saat komunikasi tengah terjadi, masing masing unit dapat melakukan pengiriman dan penerimaan data sekaligus. Contoh alat yang menggunakan Full Duplex adalah Handphone, Telephone.

G. Media Transmisi Data

A) Media Kabel

Copper media merupakan media transmisi yang menggunakan tembaga. Biasanya media transmisi ini dalam bentuk kable dan data yang dikirim berbentuk sinyal listrik digital. Ada beberapa jenis kabel yang digunakan dalam transmisi.

-> Coaxial Cable adalah kabel yang dibungkus dengan metal lembek, kabel ini memiliki tingkat transmisi data yang lebih tinggi dibandingkan dengan kabel biasa, namun harganya relatif lebih mahal dibandingkan kabel biasa.

-> Fiber Optic Cable adalah jenis kabel yang terbuat dari serabut kaca (optical Fibers) yang tipis dengan diameter sebesar rambut manusia. Fiber optic cable memiliki tingkat kecepatan pengiriman data sepuluh kali lipat lebih besar dari Coaxial Cable.

-> STP & UTP Cable

1. UTP (Unshielded Twisted Pair) merupakan kabel penghantar yang terbuat dari bahan tembaga kemudian di isolasi atau dibungkus dengan menggunakan bahan dari plastik guna melindungi terjadinya kerusakan fisik pada penghantar

2. STP (Shielded Twisted Pair) memiliki penutup jepitan jalinan tambahan atau foil logam yang membungkus setiap pasang konduktor yang terisolasi.

B) Media Radiasi Elektromagnetik

Bila sumber data dan penerima berada dala jarak yang jauh, media transmisi menggunakan media radiasi elektromagnetik yang dipancarkan melalui udara terbuka, yang dapat berupa gelombang mikro (microwave), sistem satelit dan sistem laser.

-> Microwave

Merupakan gelombang radio frekuensi tinggi yang dipancarkan dari sebuah pemancar ke pemancar lainnya, microwave juga merupakan gelombang yang tidak boleh terhalang (line of sight) oleh bangunan, bukit, dan gunung. jangkauan yang dicapainya yaitu 30-50 meter, dan dibutuhkan stasiun relay untuk memperkuat sinyal.

-> Satellite System

Keterbatasan microwave yang tidak boleh terhalang dan cakupan yang tidak luas. Maka stasiun pemancar microwave di bumi pada lokasi satu memancarkan sinyalnya ke satellite di luar angkasa, yang berfungsi sebagai stasiun relay, untuk kemudian mengirimkannya kembali ke stasiun microwave di bumi pada lokasi lainnya yang ingin dituju. Gelombang mikro ini pula mampu menembus ruang hampa udara.

-> Sistem Laser

Teknologi sinar laser saat ini sudah digunakan dan masih membutuhkan pengembangan, akan tetapi dimasa yang akan datang para ahli teknologi informasi meramalkan penggunaan sinar laser akan lebih optimal daripada media transmisi yang ada sekarang ini.

C) Network

adalah sebuah sistem operasi yang terdiri dari beberapa komputer dan perangkat jaringan lainnya yang bekerja sama dalam mencapai suatu tujuan yang sama.

D) Komponen Network

adalah node dan link, node adalah titik yang dapat menerima input data ke dalam network atau menghasilkan output informasi atau bahkan keduanya. sedangkan Link adalah channel atau jalur transmisi atau carrier untuk membawa arus informasi atau data diantara node.

E) Koneksi Jaringan dan Internet

merupakan jaringan komunikasi data yang terbangun dari komputer individual atau kumpulan-kumpulan jaringan komputer skala kecil yang saling terintegrasi (interkoneksi).

1. LAN (Local Area Network)

LAN (Local Area Network) merupakan suatu jenis jaringan komputer dengan mencakup wilayah Lokal. Dengan menggunakan berbagai perangkat jaringan yang cukup sederhana dan populer, seperti menggunakan kabel UTP (Unshielded Twisted Pair), Hub, Switch, Router, dan lain sebagainya.

2. MAN (Metropolitan Area Network)

MAN (Metropolitan Area Network) merupakan jenis jaringan komputer yang lebih luas dan lebih canggih dari jenis jaringan komputer LAN. Disebut Metropolitan Area Network karena jenis jaringan komputer ini bisa digunakan untuk menghubungkan jaringan komputer dari suatu kota ke kota lainnya. Untuk dapat membuat suatu jaringan MAN, biasanya diperlukan adanya operator telekomunikasi untuk menghubungkan antar jaringan komputer.

3. WAN (Wide Area Network)

WAN (Wide Area Network) merupakan jenis jaringan komputer yang lebih luas dan lebih canggih daripada jenis jaringan komputer LAN dan MAN. Teknologi jaringan WAN biasa digunakan untuk menghubungkan suatu jaringan dengan negara lain atau dari satu benua ke benua yang lainnya. Jaringan WAN bisa terdiri dari berbagai jenis jaringan komputer LAN dan MAN karena luasnya wilayah cakupan dari jenis jaringan komputer WAN. Jaringan WAN, biasanya menggunakan kabel fiber optic serta menanamkannya di dalam tanah maupun melewati jalur bawah laut.

4. Internet

Internet merupakan jaringan komputer yang global atau mendunia. Karena Internet Merupakan jaringan-jaringan komputer yang terhubungsecara mendunia, sehingga komunikasi dan transfer data atau file menjadi lebih mudah. Internet bisa dikatakan perpaduan antara berbagai jenis jaringan komputer beserta topologi dan tipe jaringa yang saling berhubungan satu sama lain.

5. Wireless (Tanpa Kabel)

Wireless merupakan jenis jaringan komputer yang menggunakan media transmisi data tanpa menggunakan kabel. Media yang digunakan seperti gelombang radio, Inframerah, bluetooth, dan microwave. Wireless bisa difungsikan kedalam jaringan LAN, MAN, WAN. Wireless ditujukan untuk kebutuhan mobilitas yang tinggi.

F) Topologi Jaringan

1. Topologi Ring

Pada topologi ini setiap node saling berhubungan dengan node lainnya sehingga membentuk cincin.

2. Topologi Bus

Topologi ini disebut juga dengan linear bus karena dihubungkan hanya melalui satu kabel yang linier. kabel yang umum figunakan adalah kabel Coaxial. pada awal dan akhir kabel digunakan terminator.
