Tutorial VoIP menggunakan VLAN

Assalamu'alaikum warahmatullahi wabarakatuh.

Pada kesempatan kali ini saya akan membagikan cara untuk mengkonfigurasi VOIP menggunakan Vlan. Saya menggunakan 3 Vlan :
-> Vlan 10 untuk DATA
-> Vlan 20 untuk VOICE
-> Vlan 30 untuk MANAGEMENT

Langsung saja kita bahas cara mengkonfigurasikan nya.

Cara Mengkonfigurasi VoIP

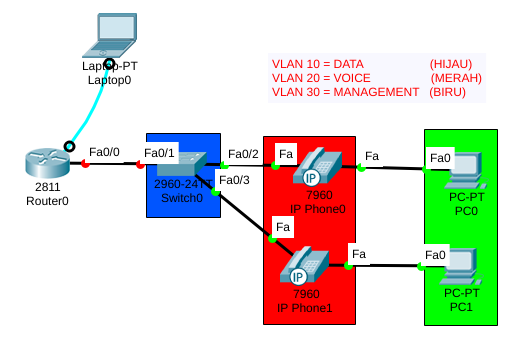

  • Pertama buatlah Topologi nya terlebih dahulu. Alat yang harus diperlukan sebagai berikut :
-> 1 buah Router 2811
-> 1 buah Switch
-> 2 buah Ip Phone
-> 3 buah PC / 2 buah PC dan 1 buah Laptop
  • Dan pastikan adapater di IP phone sudah terpasang.
  • Lalu double klik pada Laptop/PC yang menggunakan kabel console, dan klik Terminal.


Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#no shutdown
Router(config-if)#exit
Router(config)#interface fastethernet 0/0.10
Router(config-subif)#encapsulation dot1q 10
Router(config-subif)#ip address 10.10.10.1 255.255.255.0
Router(config-subif)#exit
Router(config)#int fa 0/0.20
Router(config-subif)#encapsulation dot1q 20
Router(config-subif)#ip address 20.20.20.1 255.255.255.0
Router(config-subif)#exit

Router(config)#ip dhcp pool data
Router(dhcp-config)#network 10.10.10.0 255.255.255.0
Router(dhcp-config)#default-router 10.10.10.1
Router(dhcp-config)#option 150 ip 10.10.10.1
Router(dhcp-config)#exit
Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 20.20.20.0 255.255.255.0
Router(dhcp-config)#default-router 20.20.20.1
Router(dhcp-config)#option 150 ip 20.20.20.1
Router(dhcp-config)#exit

Router(config)#telephony-service
Router(config-telephony)#max-dn 4
Router(config-telephony)#max-ephone 4
Router(config-telephony)#ip source-address 10.10.10.1 port 2000
Router(config-telephony)#ip source-address 20.20.20.1 port 2000
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#exit

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1001
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#number 1002
Router(config-ephone-dn)#exit

Router(config)#ephone 1
Router(config-ephone)#type 7960
Router(config-ephone)#exit
Router(config)#ephone 2
Router(config-ephone)#type 7960
Router(config-ephone)#exit

  • Jika sudah kita pindahkan kabel console dari Router ke Switch, dan masuk ke Terminal Switch.
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#vlan 10
Switch(config-vlan)#name DATA
Switch(config-vlan)#exit
Switch(config)#vlan 20
Switch(config-vlan)#name VOICE
Switch(config-vlan)#exit
Switch(config)#vlan 30
Switch(config-vlan)#name MANAGEMENT
Switch(config-vlan)#exit

Switch(config)#interface fastethernet 0/1
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
Switch(config)#interface fastethernet 0/2
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#switchport voice vlan 20
Switch(config-if)#exit
Switch(config)#interface fastethernet 0/3
Switch(config-if)#switchport mode access
Switch(config-if)#switchport access vlan 10
Switch(config-if)#switchport voice vlan 20
Switch(config-if)#exit
  • Selanjutnya kita coba buka IP phone, apakah sudah menerima IP atau belum. Jika sudah maka kita akan mencoba menelepon (menghubungkan) ke IP phone yang lain.
  • Lalu kita double klik pada PC dan masukkan IP berdasarkan DHCP di menu IP Configuration.


  • Jika sudah kita lakukan Ping untuk memastikan bahwa Masing - masing PC terhubung.


  • Jika muncul seperti diatas, artinya kalian telah berhasil menghubungkan masing - masing PC.
Sekian dari saya kurang lebih nya saya minta maaf. SELAMAT MENCOBA & SEMOGA BERHASIL.

Wassalamu'alaikum warahmatullahi wabarakatuh.
