VOIP Antar Kota

Assalamu'alaikum.

Pada blog kali ini saya akan membagikan materi tentang cara mengkonfigurasikan VOIP antar kota. Materi ini saya dapatkan dari pelajaran saya yang bernama Teknologi Layanan Jaringan (TLJ). Disini saya menggunakan 2 kota (A & B), nah permasalahan disini adalah, bagaimana caranya agar kota A dapat terhubung ke kota B??

Nah dipembahasan kali ini saya akan membagikan caranya, langsung saja yuk :

VoIP Antar Kota

1. Masuk ke aplikasi Cisco Packet Tracer dan buat Topologi seperti berikut.

KETERANGANKOTA AKOTA B
NETWORK192,168,10,0/24192,168,20,0/24
ALAT1 Router 2811
1 Switch
3 Ip Phone		1 Router 2811
1 Switch
3 Ip Phone
KABELCross
Straight		Cross
Straight


2. Pasang adapter pada masing masing Ip Phone.

3. Lakukan Konfigurasi pada Switch di Kota A dan di Kota B.



Berikut Scriptnya :
Switch>enable
Switch#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#interface range fastethernet 0/2-4
Switch(config-if-range)#switchport voice vlan 1
Switch(config-if-range)#exit
Switch(config)#exit

4. Lakukan konfigurasi di Router pada Kota A.

Berikut Scriptnya :
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/1
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.10.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.10.1
Router(dhcp-config)#option 150 ip 192.168.10.1
Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.10.1
Router(config)#interface fastethernet 0/1
Router(config-if)#ip address 192.168.10.1 255.255.255.0
Router(config-if)#exit

Router(config)#telephony-service
Router(config-telephony)#max-dn 4
Router(config-telephony)#max-ephones 4
Router(config-telephony)#ip source-address 192.168.10.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 1001
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#number 1002
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 3
Router(config-ephone-dn)#number 1003
Router(config-ephone-dn)#exit


5. Lakukan konfigurasi juga pada Router di Kota B.

Berikut Scriptnya :
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/1
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#ip dhcp pool voice
Router(dhcp-config)#network 192.168.20.0 255.255.255.0
Router(dhcp-config)#default-router 192.168.20.1
Router(dhcp-config)#option 150 ip 192.168.20.1
Router(dhcp-config)#exit

Router(config)#ip dhcp excluded-address 192.168.20.1
Router(config)#interface fastethernet 0/1
Router(config-if)#ip address 192.168.20.1 255.255.255.0
Router(config-if)#exit

Router(config)#telephony-service
Router(config-telephony)#max-dn 4
Router(config-telephony)#max-ephones 4
Router(config-telephony)#ip source-address 192.168.20.1 port 2000
Router(config-telephony)#auto assign 1 to 5
Router(config-telephony)#auto assign 4 to 6
Router(config-telephony)#exit

Router(config)#ephone-dn 1
Router(config-ephone-dn)#number 2001
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 2
Router(config-ephone-dn)#number 2002
Router(config-ephone-dn)#exit
Router(config)#ephone-dn 3
Router(config-ephone-dn)#number 2003
Router(config-ephone-dn)#exit

6. Lakukan pengecekan di semua Ip Phone masing masing kota apakah Ip Phone sudah dapat nomor atau belum. Jika belum lakukan kembali langkah - langkah diatas, setelah itu coba lakukan panggilan dengan :

- Panggilan dalam satu Kota (Kota A dengan Kota A) (Kota B dengan Kota B).


- Panggilan berbeda Kota (Kota A dengan Kota B).


Apabila kita melakukan panggilan ke antar kota maka akan ada tulisan Unknown Number, jika sudah seperti itu kita lakukan langkah - langkah ini.

7. Lakukan konfigurasi Routing pada Kota A & Kota B.

Kota A


Berikut Scriptnya :Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 30.30.30.1 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#router ospf 1
Router(config-router)#network 192.168.10.0 255.255.255.0 area 0
Router(config-router)#network 30.30.30.0 255.255.255.252 area 0
Router(config-router)#exit

Kota B
Berikut Scriptnya :
Router>enable
Router#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Router(config)#interface fastethernet 0/0
Router(config-if)#ip address 30.30.30.2 255.255.255.252
Router(config-if)#no shutdown
Router(config-if)#exit

Router(config)#router ospf 1
Router(config-router)#network 192.168.20.0 255.255.255.0 area 0
Router(config-router)#network 30.30.30.0 255.255.255.252 area 0
Router(config-router)#exit
8. Lakukan konfigurasi dial peer pada Kota A & Kota B.

Kota A
Berikut Scriptnya :
Router(config)#dial-peer voice 200 voip
Router(config-dial-peer)#session target ipv4:30.30.30.2
Router(config-dial-peer)#destination-pattern 200.

Kota B
Berikut Scriptnya :
Router(config)#dial-peer voice 200 voip
Router(config-dial-peer)#session target ipv4:30.30.30.1
Router(config-dial-peer)#destination-pattern 100.

9. Jika sudah selesai, kita coba lakukan panggilan lagi antar kota.

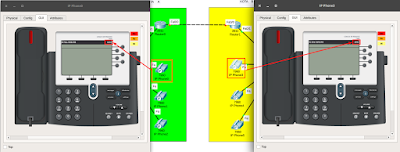

Hasilnya pun kita dapat lihat bahwa Ip Phone di Kota A dapat terhubung ke Kota B.
Sekian dari saya.
